Arduino と FMラジオTEA5767 と AVRマイコンATMEGA8L-8PU 使ってみた

[準備]
 ◆Arduino IDE (PCにインストール無料)
https://www.arduino.cc/en/Main/Software

 ◆Arduino Uno

価格：0.6MONA(送料含まず)

価格：570DOGE(送料含まず)

◆USBケーブル

◆FMradio モジュール TEA5767HN

data sheet

価格：0.5MONA(送料含まず)

価格：470DOGEA(送料含まず)

◆ATMEGA8L-8PU

data sheet

価格：0.25MONA(送料含まず)

価格：240DOGE(送料含まず)

◆その他(other)

LED: x2

ohm:1M x2、6.8k x6

コンデンサ(Capacitor): 104 x1、105 x2

タクトスイッチ(TactSwitch): x2

イヤホンジャック(Earphone Jack): x1

電池(battery)

アンテナ(antenna)

イヤホン(earphone)

 工作開始

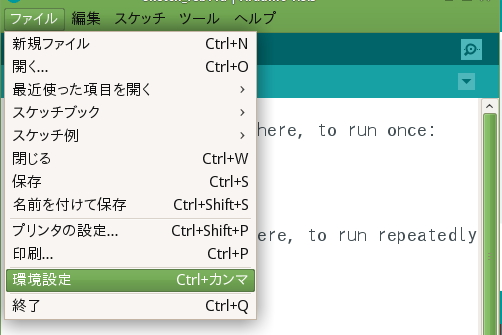

◆Arduino IDE で ATMEGA8L 使えるようにする

https://playground.arduino.cc/Main/ArduinoOnOtherAtmelChips

◆Arduino IDE と Arduinoハードをつなぎましょう.

◆Arduino Unoに ArduinoISP を書き込みましょう

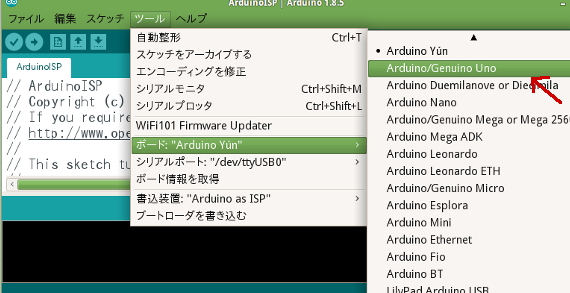

ツール > ボード > Arduino

ツール > シリアルポート > Arduino Unoがつながっているポート

ファイル > スケッチの例 > ArduinoISP> ArduinoISP

→

◆Atmega8L と Arduino(ArduinoISP) をつなぎましょう.

◆Atmega8L にブートローダ を書き込みましょう

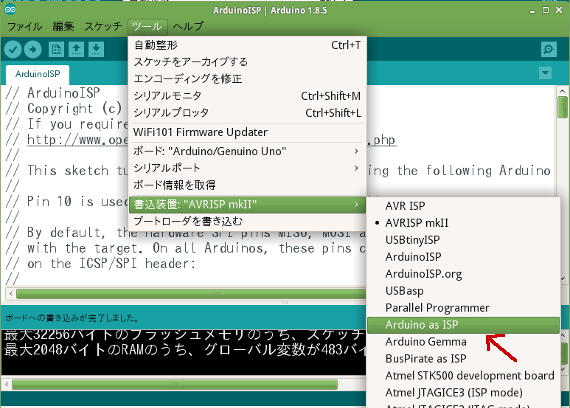

ツール > 書き込み装置 > "Arduino as ISP"

ツール > ボード > ATmega8

ツール > BOD > Disable

ツール > Clock > "8 MHz internal"

ツール > シリアルポート > Arduino Uno(ArduinoISP)が接続されているポート

↓不要(Unnecessary) 「ブートローダ書き込み(to write Boot loader )」
ツール > ブートローダ書き込む

↑不要(Unnecessary) 「ブートローダ書き込み(to write Boot loader )」

◆Atmega8L にスケッチ を書き込みましょう

/*

　　　　This  sketch

 Created on 17 February 2018

 by dd647

 */

#include <Wire.h>

//TEA5767HN 76～108MHz

//Japanese FM band 76～91MHz

//US/Europe FM band 87.5～108 MHz

//int DATA[6]//{0x00,0x29,0xED,0xf0,0x30,0x00} Japanese FM band

//int DATA[6]//{0x00,0x29,0xED,0xf0,0x10,0x00} US/Europe FM band

int DATA[6] = {0x00, B101001, B11101101, 0xf0, 0x30, 0x00};

////DATA[0] = dummy, DATA[1～5] = "DATA-BYTE(1～5) data sheet TEA5767"

int PLL = 0;

byte r;

//**********************

void setup() {

  Wire.begin();

  writeMode();

  DDRB = B11111100;//出力ピン10～13,入力ピン8,9(Output pins 10～13, Input pins 8,9)

}

//**********************

void loop() {

  if (digitalRead(8) == 0){//push switch1

  r = 54;//preset()

  }

  if (digitalRead(9) == 0){//push switch2

  r = 53;//search()

  }

  switch(r){

  case 53:

    search();

    break;

  case 54:

    preset();

    break;

  default:

    break;

  }

  r=0;

  delay(900);

}

//**********************

void search(){

DATA[1] = (DATA[1] | B01000000);

int Beforepll=0, Afterpll=0, ud=0;



if (plltoHz(PLL)<=76){

DATA[3] = DATA[3] | B10000000;

writeMode();

}

if (91<=plltoHz(PLL)){

DATA[3] = DATA[3] & B01111111;

writeMode();

}

ud = DATA[3] >> 7;

if(ud==0){

ud = -1;

}



do{

    flashLED2();

PLL = PLL + (1 * ud);

    Beforepll = PLL;

    plltod12();

writeMode();

delay(900);

    PORTB &= B11110111;

    delay(900);

Afterpll = readMode();

}while((Beforepll==Afterpll) && (   (76<plltoHz(PLL)) && (plltoHz(PLL)<91)   ) );

  do{

    Beforepll = Afterpll;

  Afterpll = readMode();

  }while(Beforepll != Afterpll);



  PLL = Afterpll;

  plltod12();



}

//**********************

void preset(){

  flashLED();

DATA[1] = (DATA[1] & B10111111);

  byte presetNo;

switch(presetNo){

  case 0:

    PLL = hztoPll(81.3);//J-WAVE

  plltod12();

  writeMode();

  presetNo = 1;

  break;

  case 1:

    PLL = hztoPll(78.0);//ベイエフエム

  plltod12();

  writeMode();

  presetNo = 2;

  break;

  case 2:

    PLL = hztoPll(80);//エフエム東京

  plltod12();

  writeMode();

  presetNo = 3;

  break;

  case 3:

    PLL = hztoPll(82.5);//日本放送協会

  plltod12();

  writeMode();

  presetNo = 4;

  break;

  case 4:

    PLL = hztoPll(83.0);//エフエム富士

  plltod12();

  writeMode();

  presetNo = 5;

  break;

  case 5:

    PLL = hztoPll(89.7);//InterFM--外国語放送

  plltod12();

  writeMode();

  presetNo = 6;

    break;

  case 6:

    PLL = hztoPll(90.5);//TBSラジオ

    plltod12();

    writeMode();

    presetNo = 7;

    break;

  case 7:

    PLL = hztoPll(91.6);//文化放送

    plltod12();

    writeMode();

    presetNo = 8;

    break;

  case 8:

    PLL = hztoPll(93.0);//ニッポン放送

    plltod12();

    writeMode();

    presetNo = 9;

    break;

  case 9:

    PLL = hztoPll(77.1);//放送大学学園

    plltod12();

    writeMode();

    presetNo = 0;

    break;

}

  delay(500);

  PORTB &= B11111011;

}

//**********************

void writeMode(){

  Wire.beginTransmission(0x60);//IC address: 110 0000b//page11 data sheet TEA5767

    for(int i=1; i< 6; i++){//Write mode:Fig8. page14 data sheet TEA5767

      Wire.write(DATA[i]);

    }

  Wire.endTransmission();

}

//***********************

double readMode(){

  int D[6]={0,0,0,0,0,0}, pll=0;

  byte j=0, k=0;

  Wire.requestFrom(0x60, 5);////Read mode:Fig10. page16 data sheet TEA5767

    while(Wire.available()){

       j = Wire.read();

       k = k+1;

       D[k] = j;

    }

  pll = ((D[1] & B00111111)<<8) + D[2];//PLL13～PLL0:page16 data sheet TEA5767

  return pll;

}

//**********************

void plltod12(){

DATA[1] = (PLL >> 8) + (DATA[1] & B11000000);

DATA[2] = PLL & 0x00FF;

}

//***********************

double plltoHz(int pl){

double d;

d = ((pl*32768.00/4.00)-225000.00)/1000000.00;//page30 data sheet TEA5767

return d;

}

//***********************

int hztoPll(double hz){

int p;

p = ((hz*1000000)+225000)*4/32768;//page30 data sheet TEA5767

return p;

}

//**********************

void flashLED(){

  PORTB |= B00000100;

}

void flashLED2(){

  PORTB |= B00001000;

}

◆TEA5767 と ATMEGA8 をつなぎましょう

◆操作説明(How to use)
