Bluetoothモジュール BT06 (SPP-C（ZS-040))

Arduino

pl2303 usb to serial

Android (Serial Bluetooth Terminal)

PC(Arduino IDE)

方法1 (Method 1)

ATコマンドモード

全体図

Arduino IDEのシリアルモニタ起動する

シリアルポートを選ぶ
ツール > シリアルポート > pl2303ポート(私はttyUSB1)

Arduino IDE

シリアルモニタのボタンをクリック

Arduino IDE

シリアルモニタが起動された

Arduino IDEのシリアルモニタ

送信 AT+HELP

Arduino IDEのシリアルモニタ

受信

AT                   Check if the command terminal work normally
AT+RESET             Software reboot
AT+VERSION           Get firmware, bluetooth, HCI and LMP version
AT+HELP              List all the commands
AT+NAME              Get/Set local device name
AT+PIN               Get/Set pin code for pairing
AT+BAUD              Get/Set baud rate
AT+CLEAR             Remove the remembered remote address
AT+LADDR             Get local bluetooth address
AT+DEFAULT           Restore factory default
AT+COD               Get/Set local class of device
AT+IAC               Get/Set inquiry access code
AT+ROLE              Get/Set master or slave mode
AT+STATE             Get current state
AT+UARTMODE          Get/Set uart stop bits and parity
AT+ENABLEIND         Enable/Disable Indication print
AT+LSP               List Paired Device List
AT+RESETPDL          Reset Paired Device List
AT+REMOVEPDL         Remove one entry from Paired Device List ---------------------------------------------------------------------------------------

Bluetootht通信モード

全体図

■ Android とBT06をペアリングする

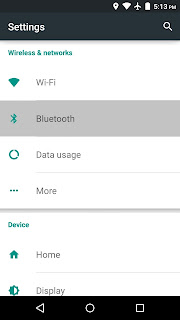

設定-->Bluetooth

Bluetooth ON,

BT06選ぶ

1234入力する

■Apps on Google Playからインストール　Serial Bluetooth Terminal (Android App)

Serial Bluetooth Terminal (Android App)

■Serial Bluetooth Terminal 起動する

BT06(SPP-CA)選ぶ

Serial Bluetooth Terminal

BT06(SPP-CA)に接続中...

Serial Bluetooth Terminal

接続された

Serial Bluetooth Terminal

接続された

Arduino IDEのシリアルモニタ

送信　hello

Arduino IDEのシリアルモニタ

受信　hello

Serial Bluetooth Terminal

方法2 ( Method 2)

ATコマンドモード

全体図

ボードを選ぶ
ツール >ボード>Arduino UNO

Arduino IDE にスケッチを書く(ファイル>スケッチの例>SoftwareSerial>SoftwareSerialExample)

Arduino IDE

#include <SoftwareSerial.h>

SoftwareSerial mySerial(10, 11); // RX, TX

void setup()
{
// Open serial communications and wait for port to open:
Serial.begin(9600);
while (!Serial); // wait for serial port to connect. Needed for native USB port only

Serial.println("Goodnight moon!");

// Set the data rate for the SoftwareSerial port
mySerial.begin(9600);
mySerial.println("Hello, world?");
}

void loop()
{
if (mySerial.available())
{
Serial.write(mySerial.read());
}

if (Serial.available())
{
mySerial.write(Serial.read());
}
}

マイコンボードに書き込む

Arduino IDE

Arduino IDEのシリアルモニタ起動する

シリアルポートを選ぶ
ツール > シリアルポート > (私はttyUSB1)

Arduino IDE

シリアルモニタのボタンをクリック
