Arduino と 12V リレー モジュール 使ってみた

準備
 ◆Arduino IDE （PCにインストール無料）

◆Arduino Uno（ピンヘッダー同梱） （360円＋送料170円）

◆Arduino IDE（PC）と Arduino Uno をつなぐUSBケーブル（１00円＋送料１７０）

◆12V リレー モジュール （100円＋送料１７０）

リレー接点容量：AC250V 10A ; DC30V 10A

◆負荷（リレー接点容量越えないものを何か用意する）

◆電源直流１２V（何か用意する）

工作開始

◆Arduino IDE（PC）とArduino Unoをつなぎましょう

 ◆Arduino IDE にスケッチを書きましょう

void setup() {
     pinMode(7,OUTPUT);
}
void loop() {
 delay(5000);
     digitalWrite(7,HIGH);
 delay(5000);
     digitalWrite(7,LOW);
}

◆スケッチ書き終えたらArduino Uno（マイコンボード）にスケッチを書き込みましょう

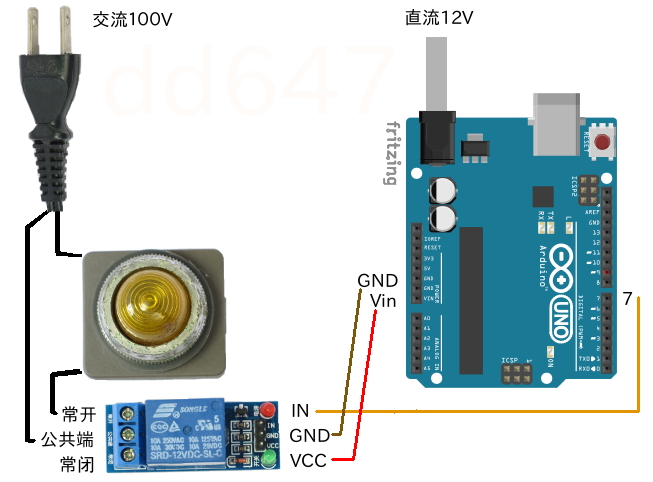

◆Arduino Uno をPCから外し、下の図のようにつなぎましょう

Arduino と 赤外線センサー 使ってみた。

準備
 ◆Arduino IDE （PCにインストール無料）

 ◆Arduino Uno（ピンヘッダー同梱） （360円＋送料170円）

◆Arduino IDE（PC）と Arduino Uno をつなぐUSBケーブル（１00円＋送料１７０）

◆焦電型赤外線検出器モジュール （170円＋送料170円）

工作開始

◆Arduino IDE にスケッチを書きましょう

void setup() {
 pinMode(13, OUTPUT);
}
void loop() {
 if (analogRead(0) > 300)
    digitalWrite(13, HIGH);
 if (analogRead(0) < 300)
    digitalWrite(13, LOW);
 delay(1000);
}

◆全てつなぎましょう

◆さあ、 Arduino Uno（マイコンボード）にスケッチを書き込みましょう



Arduino Uno の緑LEDが反応します

◆調整
◯出力電圧保持時間：約３秒-10分（調整可）＿実測
◯遮断時間（感度）:１秒以下-数十秒（調整可）＿実験してみましたが変化がわかりませんでした

Arduino と 音センサー 使ってみた。

準備
 ◆Arduinoソフト （PCにインストール無料）

◆Arduinoハード（ピンヘッダー同梱） （360円＋送料170円）

◆Arduinoソフト（PC）と Arduinoハード をつなぐUSBケーブル（１00円＋送料170円）

◆音センサー（ケーブル同梱） （1０0円＋送料170円）

工作開始

◆Arduinoソフトにスケッチを書きましょう

 void setup() {
 Serial.begin(9600);
}
void loop() {
 Serial.println(analogRead(0));
 delay(1000);
}

 ◆全てつなぎましょう

音センサーに与える音の大きさによって音センサーのLEDに変化が現れれば成功です。

何も起こりません？、音センサーを調整しましょう、写真中央です、調整するネジをよーく見ると２７０度しか回せないようです。音が小さい状態(OUT 5V)が写真左、大きい状態(OUT 0V)が写真右です。

　この音センンサーの出力OUTは０Vか５V（電源と同じ）だけです。中間値は有りません。

 ◆さあ、 Arduinoハード（マイコンボード）にスケッチを書きましょう

書き込みが終わったらシリアルモニタでセンサーの出力を見てみましょう





1023で 5V、 0で 0Vです.
